La reglamentación sobre espacios de trabajo involucra varios aspectos que tratan de fijar el escenario ideal para reunir los atributos y preservar la seguridad y salud de sus ocupantes.
La American Conference of Governmental Industrial Hygienists propone fórmulas que dan los caudales de captación necesarios en función de parámetros geométricos para actividades y máquinas.
Por Santos Huertas.
El objetivo de la ventilación es mantener las condiciones de temperatura, humedad, velocidad de aire y nivel de impurezas dentro de los límites admisibles para preservar la salud de los trabajadores. La ventilación consta de dos campos de actuación distintos:
• Ventilación por dilución
• Extracción localizada
La primera consiste en mezclar el aire contaminado con aire limpio para mantener niveles de toxicidad bajos y controlados. La actuación del control se produce en el medio de transmisión, entrega de la generación del contaminante, y el receptor.

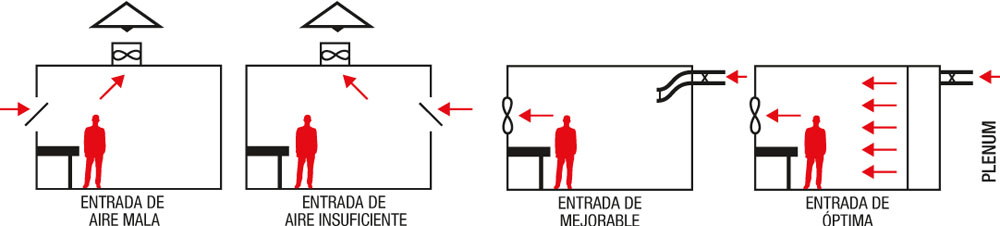

Principios de diseño en la Ventilación por dilución
• Ubicación adecuada de los sistemas de impulsión y extracción
• Flujo de aire capaz de conseguir la dilución suficiente del contaminante
• Flujo de aire aportado a una temperatura, humedad y velocidad adecuadas
• Compensar las entradas y salidas de aire
• No recircular el aire contaminado
 Fuente: Dirección de Seguridad e Higiene, Asepeyo |
En España, la legislación aplicable en ventilación por dilución es la siguiente: R.D. 486/1997 reglamento de lugares de trabajo
Renovación mínima de aire en locales de trabajo:
• 30 m3/h/persona
• Aire limpio (aire exterior) para trabajos sedentarios en ambientes no calurosos ni contaminados por humo de tabaco
• 50 m3/h/persona
• En los casos restantes, a fin de evitar un ambiente viciado y olores desagradables
Guía INSHT de lugares de trabajo y norma UNE-EN 13779/2008
• Aire limpio exterior en función del uso del edificio, nunca inferior a 5l/s/persona (18 m3/h/persona)
• Aire de retorno tratado si es recirculado, sin rebasar los límites de concentración de contaminantes establecidos
• Tomas de aire limpio exterior no localizadas en lugares de contaminación elevada
• Filtración del aire exterior
• Concentración de CO2 < 1000 ppm (Guía INSHT)
 Elementos de un sistema de extracción. Fuente: Dirección de Seguridad e Higiene, Asepeyo |
Extracción localizada
Consiste en captar el contaminante en el lugar donde se produce antes de que se disperse en el ambiente de trabajo. La actuación de control se produce en el origen del contaminante.
Principios de diseño de la extracción localizada

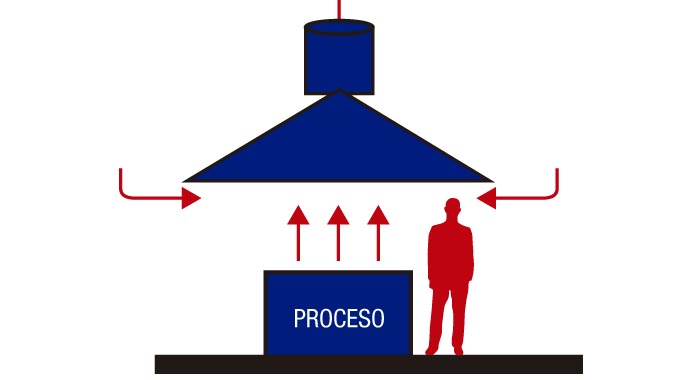

 Extraer el aire fuera de la zona de respiración del trabajador. |
 Encerrar la fuente tanto como sea posible. |
| Fuente: Dirección de Seguridad e Higiene, Asepeyo | |
• Crear una velocidad de captación y transporte adecuada
• Utilizar los movimientos naturales del contaminante
• Compensar las salidas de aire
• Repartir con uniformidad la velocidad de aire en la zona de captación
• Diseño adecuado de tubos, codos y entronques
• No recircular aire contaminado
Normas de referencia en extracción localizada
De acuerdo con la American Conference of Governmental Industrial Hygienists (ACGIH), los valores recomendados para las velocidades de captación son los siguientes:
| Condiciones de dispersión del contaminante | Ejemplos | Velocidad de captura (m/s) |
| Liberación con velocidad prácticamente nula en aire en reposo | Evaporación, desengrase | 0.25-0.50 |
| Liberación a baja velocidad en aire en movimiento moderado | Soldadura, baños electrolíticos, decapado | 0.50-1.00 |
| Generación activa en una zona de rápido movimiento de aire | Aplicación de aerografía de pinturas, llenado de recipientes | 1.00-2.500 |
| Liberación con alta velocidad inicial en una zona de movimiento rápido del aire | Pulido, desbarbado, operaciones de abrasión | 2.50-10.0 |
Valores recomendados para velocidades de transporte en conductos
| Naturaleza del contaminante | Ejemplos | Velocidad en conducto (m/s) |
| Vapores, gases, humos y polvos muy livianos | Todos los vapores, gases, humos y polvo fino de algodón | 7-13 |
| Polvos secos de densidad mediana | Polvo de madera y de caucho; hilachas de yute | 13-18 |
| Polvos industriales corrientes | Chorro de arena, esmerilado, polvo de cuero y virutas de madera | 18-20 |
| Polvos pesados | Polvo de plomo y fundición pesada, torneaduras de metal | 20-23 |
Exigencia de calidad del aire interior
• Cumplir con la UNE-EN 13779. Ventilación de los edificios no residenciales
• Se debe clasificar el espacio interior (edificio no residencial), por los métodos especificados, en función de la calidad de aire. Calcular los caudales para alcanzar los requisitos especificados.
• En ausencia de especificaciones, usar los caudales de aire exterior por persona de la categoría IDA 2 de calidad de aire.
Categorías de calidad del aire interior según el uso de los edificios
| IDA 1 | Calidad del aire interior alta: hospitales, clínicas, laboratorios y guarderías |
| IDA 2 | Calidad del aire interior media: oficinas, residencias (locales comunes de hoteles y similares, residencias de ancianos y de estudiantes), salas de lectura, museos, salas de tribunales, aulas de enseñanza y asimilables, y piscinas |
| IDA 3 | Calidad del aire interior moderada: edificios comerciales, cines, teatros, salones de actos, habitaciones de hoteles y similares, restaurantes, cafeterías, bares, salas de fiestas, gimnasios, locales para el deporte (salvo piscinas) y salas de ordenadores |
| IDA 4 | Calidad del aire interior baja |
Caudal mínimo del aire exterior de ventilación para alcanzar las categorías de aire exterior
Método indirecto de caudal de aire exterior por persona
a) Se emplearán los valores de la tabla cuando las personas tengan una actividad metabólica baja, cuando sea baja la producción de sustancias contaminantes por fuentes ajenas al ser humano y cuando no esté permitido fumar.
b) Para locales donde esté permitido fumar, los caudales de aire exterior serán el doble.
c) Cuando el edificio disponga de zonas para fumadores, éstas deben ser locales delimitados y en depresión respecto de los locales contiguos.
| Categoría | Nivel de CO2 por encima del nivel del aire exterior en ppm (*) | |
| Intervalo tipo | Valor por defecto | |
| IDA 1 | £ 400 | 350 |
| IDA 2 | 400 – 600 | 500 |
| IDA 3 | 600 – 1.000 | 800 |
| IDA 4 | > 1.000 | 1.200 |
| Tabla A.10 UNE 13779 y IT 1.1.4.2.3 del RITE (*) Concentración de C02 (en partes por millón en volumen) por encima de la concentración en el aire exterior. |
||
Método directo por concentración de CO2
a) Locales con elevada actividad metabólica (salas de fiestas, locales para el deporte y actividades físicas) en los que no está permitido fumar.
b) Para locales con elevada producción de contaminantes (piscinas, restaurantes, cafeterías, bares, algunos tipos de tiendas), se podrán emplear los datos de la tabla; aunque si se conocen la composición y caudal de las sustancias contaminantes, se recomienda el método de la dilución.
| Caudales de aire exterior en dm3/s por persona | |||||
| Categoría | Unidad | Zona de no fumadores | Zona de fumadores | ||
| Intervalo tipo | Valor por defecto | Valor por defecto | Intervalo tipo | ||
| IDA 1 | l/s persona | > 15 | 20 | > 30 | 40 |
| IDA 2 | l/s persona | 10 – 15 | 12,5 | 20 – 30 | 25 |
| IDA 3 | l/s persona | 6 – 10 | 8 | 12 – 20 | 16 |
| IDA 4 | l/s persona | < 6 | 5 | < 12 | 10 |
| Tabla A.11 UNE 13779 y IT 1.1.4.2.3 del RITE | |||||
———————————————————————————————————————————————-
Santos Huertas Ríos
Licenciado en Ciencias Químicas por la Universidad de Barcelona, Técnico de Nivel Superior en prevención de riesgos laborales con las especialidades de Seguridad en el Trabajo, Higiene Industrial y Ergonomía y Psicosociología Aplicada. Director del área de higiene de Agentes Químicos, de la Dirección de Seguridad e Higiene de Asepeyo, y miembro de la Asociación Española de Higiene Industrial.
